Zegar 44.1 kHz dla DSP


Co to daje ?
Ta mała przeróbka pozwala na odsłychiwanie sampli z częstotliwością 44100 Hz, 22050 Hz i 11025 Hz bez zbędnego obciążenia Twojego Falcona 030. Można używać tych częstotliwości przy samplowaniu przy użyciu programów WinRec lub Zero-X.

Co będzie potrzebne ?
Można wykonać wersję zewnętrzną (podłączną do wyjścia DSP) lub wewnętrzną (dolutowywując się do płyty komputera).
  1. TTL oscylator (zobacz niżej)
  2. 7805 (tylko przy wersji zewnętrznej)
  3. wtyczka Cannon 26 pin żeńska (tylko przy wersji zewnętrznej)
Będzie potrzebny TTL oscylator o częstotliwości 22.5792 MHz. Ważne jest, aby oscylator miał dokładnie taką częstotliwość. Można użyć programowalnego oscylatora firmy Epson. Aby zbudować wersję o częstotliwości 48 MHz, potrzebny będzie oscylator 24.576 MHz.

Jak to podłączyć ?

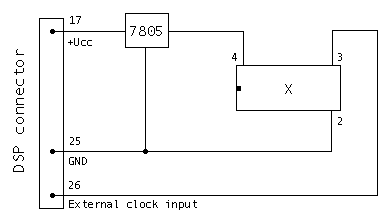

Schemat podłączenia wersji zewnętrznej znajduje się na rysunku poniżej.

Schemat

Przy wewnętrznej wersji wykorzystujemy tylko oscylator. Pin 3 oscylatora podłączamy do pina 56 układu DMA (U36). Pin 4 podłączamy do zasialania +5V, a pin 2 do masy.

Jak to działa ?
Po prostu podłącz zegar do portu DSP. Programy takie jak AniPlayer, FalcAmp i MPEG-2 Audio potrafią automatycznie wykryć to rozszerzenie. Niektóre programy nie przeprowadzają wykrywania, więc będzie trzeba samemu ustawić aby korzystały z zewnętrznego zegara (np. Zero-X). Jeszcze inne programy potrzebują sterownika FDI, aby mogły korzystać z tego rozszerzenia. W tym wypadku musisz skopiować do katalogu AUTO plik FDIINIT.PRG (przepraszam, ale nie mogłem go znaleźć na sieci przyp. Monsoft).
