ST z monitorem Amstrada


Artykuł ten jest przedrukiem z gazety Moje Atari 6/91, a jego autorem jest Marek Zachar.

     Do Atari ST można przyłączyć monitor monochromatyczny lub kolorowy. Często zamiast monitora kolorowego wykorzystywany jest jest telewizor. Jest to jednak rozwiązanie kłopotliwe i niewygodne.
Niekiedy można kupić tanio kolorowy monitor przeznaczony do komputera Amstrad/Schneider CPC. Zdarza się również, że monitor CTM 640 pozostaje po zamianie komputera CPC na Atari ST. Monitor ten możne współpracować z ST - trzeba jedynie wykonać odpowiedni przewód połączeniowy. W tabelkach zamieszczonych poniżej podane są sygnały dostępne w gnieździe komputera ST i monitora CTM, na rysunku zaś pokazany jest schemat połączeń przewodu.

Złącze monitorowe Atari

styk    sygnał
1 Audio Out
2 Composite Sync
3 General Out
4 Monochrom Sensor
5 Audio In
6 Green
7 Red
8 +12 V
9 Horizontal Sync
10 Blue
11 Monochrom Signal
12 Vertical Sync
13 Ground

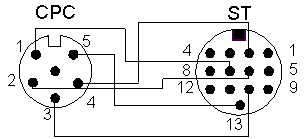

               Schemat podłączenia
Schemat połączenia


Złącze monitorowe Amstrad

styk    sygnał
1 Red
2 Green
3 Blue
4 Composite Sync
5 Ground
6 Luminance
