Stereo w "małym" Atari


Jako, że opisu wykonania tego rozszerzenia tutaj brakowało, w wolnej chwili wykonałem taki opis. Moim zdaniem cała robótka jest prosta i nie wymaga zbytnich zdolności manualnych, może poza umiejętnością posługiwania się lutownicą.
Do wykonania tej przeróbki potrzebne są następujące elementy:
  1. Układ Pokey'a CO12294
  2. Układ scalony (inverter) 74LS14 lub 74HCT14
  3. Dwa kondensatory 100 nF
  4. Rezystor 1 kOhm
  5. Mikroprzełącznik dwupozycjny
  6. Gniazdo małego jacks'a lub dwa gniazda chinch

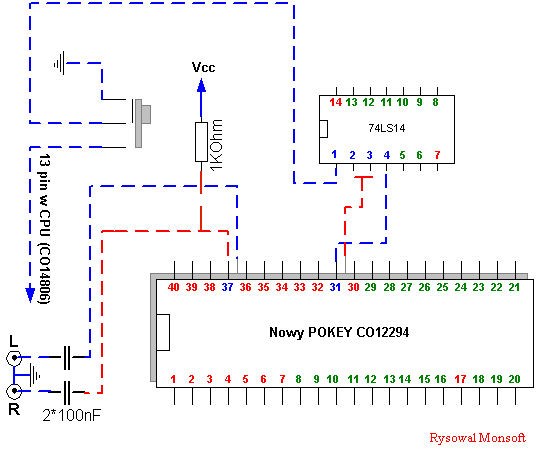

Schemat ideowy

Dobra. Przystępujemy do pracy.
Jak to wszystko ma być połączone widać na powyższym schemacie. Nóżki układów scalonych, których numery są koloru zielonego i niebieskiego należy wygiąć do góry. Reszta, czyli ozanczone kolorem czerwonym, należy nalutować na istniejące układy, odpowiednio: Pokey na starego Pokey'a, a inverter na jakiś istniejący inverter lub dowolny układ LS 14 nóżkowy. Dodatkowo, należy usunąć rezystor 3 kOhm, przez który połączona jest nóżka 31 starego pokey'a z napięciem Vcc.
I to chyba tyle opisu, bo resztę ilustruje powyższy rysunek. Jeśli ktoś będzie miał jakieś pytania, to niech pisze.
